제 4 장AReS 실시간 계측 소프트웨어 사용법

4-6빠른 실행 메뉴 (Quick Manu)

빠른 실행 메뉴는 사용자가 설정을 통해 신호 출력, 가변전원공급기, 디지털 출력 장치의 출력을 실시간 제어할 수 있도록 주로 내보내기 형태의 제어 메뉴로 구성되어 있으며 선택한 측정기의 출력 값의 설정들을 바꾸어 가면서 측정기의 출력을 제어함으로써 실험 및 실습을 매우 편리하게 진행할 수 있습니다.

사용자는 오실로스코프 등 측정프로그램과 함께 한 개의 터치 LCD 화면에 빠른 실행 메뉴에서 제공하는 메뉴를 동시에 실행시켜 신호발생기의 출력을 제어하면서 실험 회로의 상태를 오실로스코프로 동시에 측정할 수 있습니다. 또는 전원공급기의 빠른 실행 메뉴를 선택하여 실행하고 회로를 실험하여 멀티미터 등으로 측정하거나 각종 제어실험을 할 때 전원공급기의 출력 값을 빠르게 제어 할 수 있습니다.

오실로스코프 화면에서 빠른 실행으로 신호 출력 > 함수발생기를 화면에 띄워 놓고 출력레벨이나 주파수를 변경하면서 오실로스코프에서 회로의 파형 및 측정값을 모니터링 합니다. 이와 같이 사용자가 계측기를 동시에 사용자하고 할 때 작업 편의를 위해 사용됩니다.

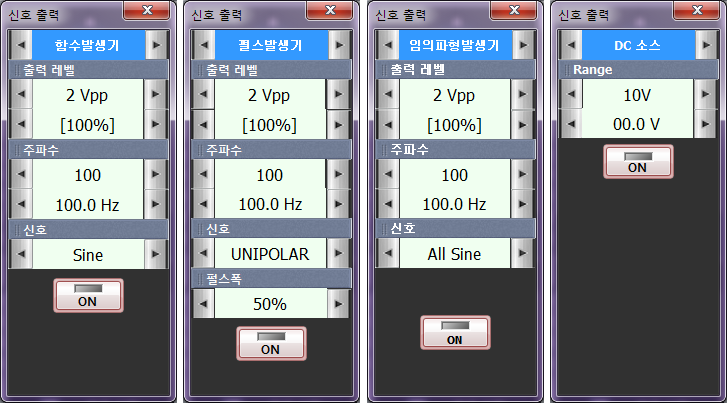

• 신호 출력 (함수발생기, 펄스발생기, 임의파형발생기, DC소스)

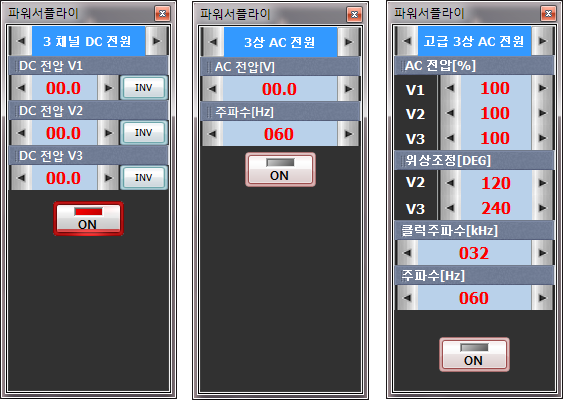

• 가변전원공급기 (3채널 DC 전원, 3상 AC 전원, 고급 3상 AC 전원)

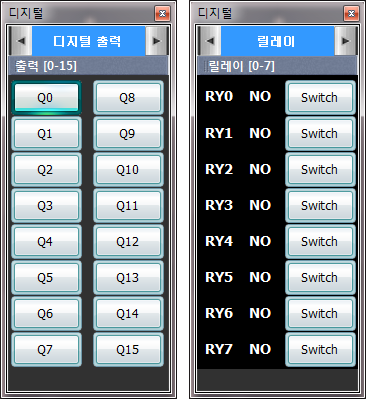

• 디지털 출력 (디지털 출력, 릴레이)

로 구성되어 있습니다.

빠른 실행 메뉴 창에서 설정한 값들은 메인 계측기 설정 값과 동기화 되어 있어 어느 창에서 값을 변경해서 서로 같은 값을 유지하게 되어있습니다.
