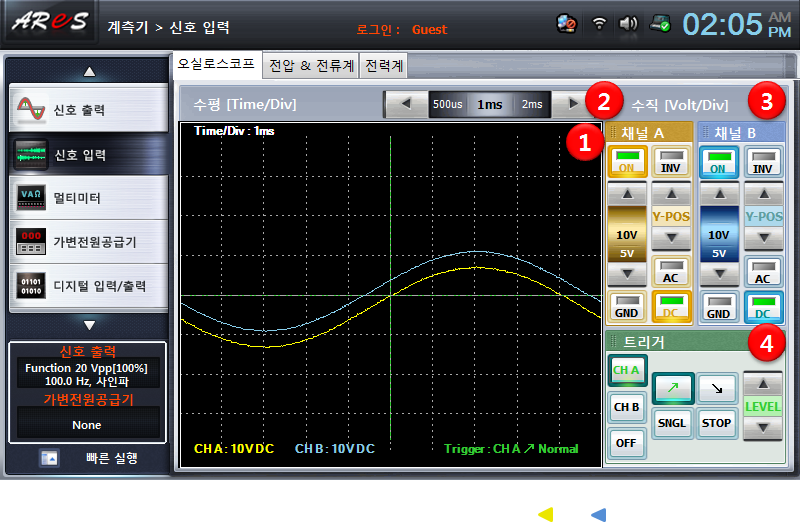

1.오실로스코프

오실로스코프는 신호(전압)값을 시간 설정에 맞춰서 A(황색), B(청색) 두개의 채널별로 파형 그래프로 표시할 수 있으며 파형의 비교, 분석을 위해 채널별 신호(전압) 파형 표시 설정 및 트리거 기능을 가지고 있습니다.

1.신호 그래프 정보 표시 창

두 개의 채널 A, B의 아나로그 입력 정보를 받아서 화면에 표시하는 영역으로 X축은 시간(Time/Div), Y축은 전압(Volt/Div) 정보를 CH A는 황색, CH B는 청색으로 그래프로 표시합니다. 채널별로 Y축 기준선(중심라인)을 조절하여 채널간 아나로그 입력 정보를 비교할 수 있습니다.

트리거 설정은 X중심축에서 Y축 레벨을 조절할 수 있으며 조절라인은 녹색으로 표시됩니다. 또한 설정 된 채널 및 상승/하강 에지(edge) 정보가 우측하단에 표시됩니다.

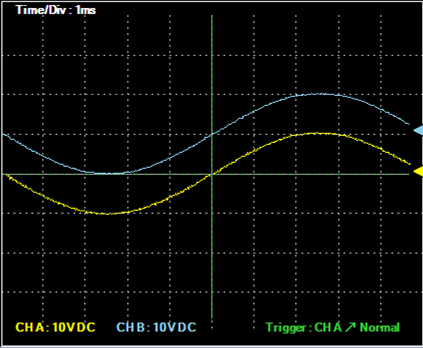

신호 그래프 정보 표시 창

화면영역	설 명
Time/Div	수평[Time/Div]축(X축) 단위 시간 정보 표시 (눈금하나당 설정 단위 시간 정보)
Volt/Div	수직[Volt/Div]축(Y축) 단위 전압 정보 표시 (눈금하나당 설정 단위 전압 정보)
Trigger	트리거 설정 정보 표시. 트리거 설정 채널, 엣지(상승/하강), 레벨 설정(Y축 레벨) 녹색 좌표 표시
Graph per Channel	CH A (황색) : 황색 그래프 표시,(중심선) CH B (청색) : 청색 그래프 표시, (중심선)

2.수평 [Time/Div]

수평(X)축 좌표계는 눈금하나당 구간 시간으로 지정됩니다. 즉 현재 Time/Div이 1ms 로 설정되면 그래프 창에서 볼 수 있는 시간은 1ms * 10눈금=10ms입니다.
Time/Div은 1us ~ 10s 사이 22개의 값으로 시간 단위별로
- us (9개) : 1, 2, 5, 10, 20, 50, 100, 200, 500
- ms (9개) : 1, 2, 5, 10, 20, 50, 100, 200, 500
- s (4개) : 1, 2, 5, 10
로 구성되어 있습니다. 초기 값은 1ms이며 50ms이상 (전체시간 500ms) 설정 할 경우 시간적으로 그래프가 흘러가도록 표시됩니다.

수평

화면영역	설 명
/	좌측 화살표 : 설정 눈금 휠 좌측으로 이동 (1ms => 2ms) 우측 화살표 : 설정 눈금 휠 우측으로 이동 (1ms => 500us)
	구간 시간 설정 값 총 22개 us (9개) : 1, 2, 5, 10, 20, 50, 100, 200, 500 ms (9개) : 1, 2, 5, 10, 20, 50, 100, 200, 500 s (4개) : 1, 2, 5, 10

3.수직 [Volt/Div]

수직 Volt/Div 설정은 A, B 두 채널을 개별적으로 설정 할 수 있으며 Volt/Div, ON/OFF, 반전(INV),커플링모드(AC/DC/GND)와 Y-중심기준축 이동이 가능합니다.

수직

화면영역	설 명
	채널 ON/OFF 버튼
	채널 그래프 반전 (X축을 기준으로 그래프 반전)
	채널 Volt/Div 설정 눈금 하나당 구간 전압으로 설정. 최대 -50V ~ +50V까지 설정 가능 구간 Volt 설정 값 (9개) : 10V, 5V, 2V, 1V, 0.5V, 0.2V, 0.1V, 50mV, 20mV
	채널 Y-Position 이동. A, B 채널 중심선 기준위치 이동
	신호 커플링 모드를 선택합니다.

4.트리거

트리거로 생성할 그래프의 조건들을 설정하는 기능으로 트리거 적용 채널, 상승/하강 에지(edge), 트리거 임계값 Y축 레벨이 있으며 선택에 따라 SINGLE, STOP 버튼을 통해 트리거를 정지 시킬 수 있다.

트리거

화면영역	설 명
	트리거를 적용 할 채널 선택 버튼.
	상승 에지 : 전압이 트리거 임계값을 기준으로 값이 상승 할 때를 기준 에지로 설정.  하강 에지 : 전압이 트리거 임계값을 기준으로 값이 하강 할 때를 기준 에지로 설정.
	(SINGLE) 현재 트리거 선택 조건으로 측정이 끝난 후에 그래프에 출력 후 정지.
	오실로스코프 화면 그래프를 정지하고 트리거를 중지합니다.
	트리거의 에지(edge)를 판단하는 Y축 레벨값으로 트리거 임계값 설정 초기값은 0입니다.

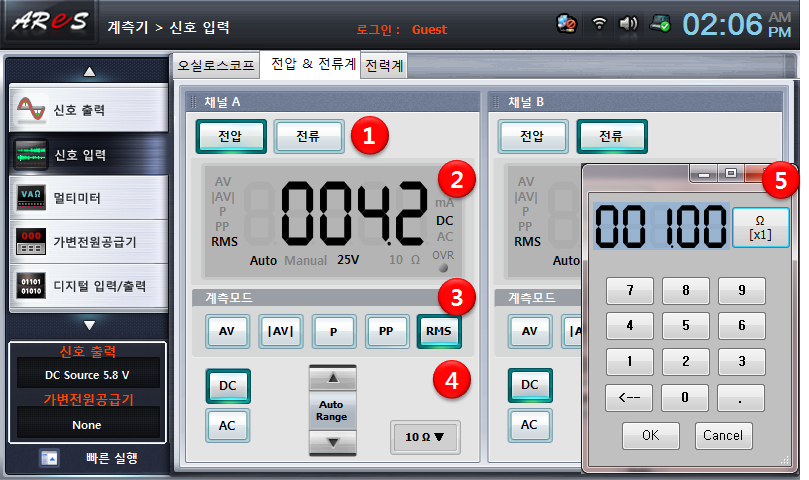

2.전압 & 전류계

두 채널에서 전압 혹은 전류를 복합적으로 측정할 수 있도록 측정모드를 선택하여 사용할 수 있으며 전류는 가상 저항입력을 통해 전류를 측정할 수 있으며 전류계 모드를 선택하면 저항의 초기값은 1Ω으로 측정됩니다.
계측모드는 AV, |AV|, P, PP, RMS 5가지가 제공됩니다.

1.채널별 전압/전류 측정모드 선택

전압계 혹은 전류계 측정모드를 선택합니다. 채널별로 전압 혹은 전류를 복합적으로 선택할 수 있습니다.

채널별 전압/전류 측정모드 선택

화면영역	설 명
	전압계 모드 활성화 버튼 정보 표시창의 Range와 우측 측정단위가 전압을 기준으로 표시되며 저항 입력 버튼이 비활성화 됩니다.
	전류계 모드 활성화 버튼 정보 표시창의 Range와 우측 측정단위가 전류을 기준으로 표시되며 저항 입력 버튼이 활성화 됩니다.

2.전압/전류 정보 표시 창

전압/전류정보 표시 창으로 좌측에 계측모드 중앙하단에 Range 상태 및 저항 값, 우측에는 측정 단위와 제일하단에는 Over Range 경고 램프로 구성되어 있습니다.

전압/전류 정보 표시 창2

화면영역	설 명
	계측되고 있는 값을 화면 중앙에 디지털로 표시.
	선택 된 계측모드 활성화.
	Auto / Manual 모드별 Range값 표시.
/	Range를 Over 했을 경우 적색 램플 점멸
	저항 값 표시 (전류계 사용 시 활성화)
	전압/전류 측정 단위 및 DC / AC 커플링 선택 정보 표시.

3.계측모드

계측모드 아나로그 입력 정보를 설정된 계측모드로 측정.

계측모드

화면영역	설 명
	(Average Value) 평균값.
	(Average Value) 절대 평균 값.
	(Peak) 최고 값.
	(Peak to Peak) 최대 값과 최하 값의 차이
	(Root Mean Square) 실효 값.

4.계측 옵션

계측 옵션으로 DC / AC 커플링을 선택, Range를 선택하여 측정 정밀도를 높일 수 있습니다.(Auto Range 권장)

계측 옵션

화면영역	설 명
	DC / AC 커플링 선택 버튼.
	Range 구간 총 9개  전압 : 100mV, 250mV, 500mV, 1V, 2.5V, 5V, 10V, 25V, 50V  전류 : (전압V / 저항Ω) = 전류A. ex> 5V / 10Ω = 500mA  Auto Range : 전압 값에 가장 적합한 Range 구간 자동설정  Manual : 사용자의 화살표 올림/내림 선택에 따라 Range변경
/	전류계 모드에서만 버튼이 활성화 되며 값을 변경하려면 버튼을 선택 한 후 저항값을 변경하면 된다. 저항값의 설정범위 0.01Ω ~ 1MΩ 미만 [초기값:1Ω]

5.저항 입력창

전류계 가상저항 값 입력창으로 숫자 입력키로 저항 값을 입력하고 단위변환 버튼을 통해 저항의 단위를 선택하여 저항 값을 적용할 수 있습니다.

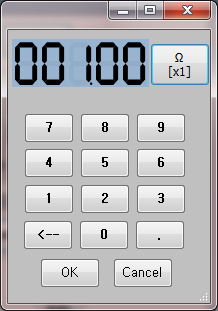

저항 입력창

화면영역	설 명
	저항 표시창.소수 두째 자리부터 세자리수 숫자 입력가능
/	단위 변환 토글 키 초기값은 Ω으로 현재 입력된 저항값 x1이며, 클릭 시 kΩ으로 단위가 바뀌면서 입력값 x1000이 된다. ex 1> 010.00 ( Ω[x1] ) = 10Ω ex 2> 010.00 (kΩ[x1000]) = 10kΩ
~	0 ~ 9번 숫자 입력 키.
	소수점 입력 키.
	백스페이스 키.
	OK 버튼 : 저항 입력창을 닫고 입력한 저항 값 적용.  Cancel 버튼 : 저항 입력창을 닫고 기존 저항 값 유지.

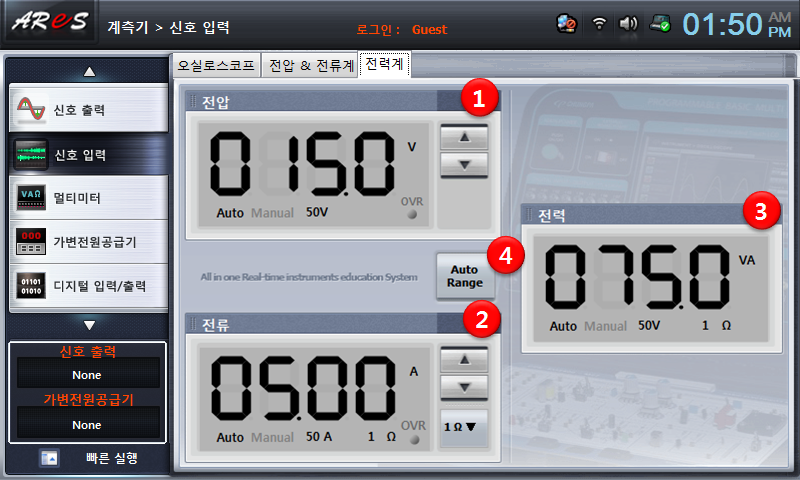

3.전력계

전력계 A 채널에 입력으로 들어오는 전압과 B 채널의 전류를 통해 전력량 ( 전압 * 전류)을 계산하여 보여 줍니다. 전류에서 걸리는 저항은 사용자가 가상으로 만들어 임의로 조정이 가능합니다. Range 모드를 Auto Range로 설정 할 경우 전압과 전류 두 개 채널 모드 자동으로 전환되며 전력의 경우 항상 자동으로 Range를 계산하여 화면에 표시되게 됩니다.

1.전압 표시 창

채널 A로 입력되는 전압을 Range 설정에 따라 화면에 표시합니다. Range는 수동으로 조정 버튼으로 100㎷ ~ 50V까지 총 9가지를 설정할 수 있으며 측정되는 전압이 Range를 벗어날 경우 OVR 램프가 점멸하게 됩니다.

전압 표시 창

화면영역	설 명
	CH A에 입력되는 전압을 화면에 표시.
	설정된 Range 모드를 화면에 표시.
/	측정한 전압의 단위를 표시.(㎷, V) Range를 벗어날 경우 OVR 램프 점멸
	수동 Range 모드 설정 (총 9개)  전압 : 100㎷, 250㎷, 500㎷, 1V, 2.5V, 5V, 10V, 25V, 50V

2.전류 표시 창

채널 B로 입력되는 전압을 사용자가 설정한 가상 저항을 기반으로 전류를 계산하여 Range 설정에 따라 화면에 표시합니다. Range는 전압에 저항을 나눈 값이 되며 측정되는 전류가 Range를 벗어날 경우 OVR 램프가 점멸하게 됩니다.

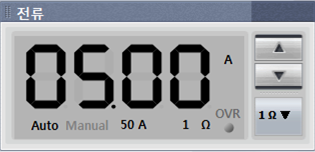

전류 표시 창

화면영역	설 명
	CH A에 입력되는 전류을 화면에 표시.
	Range 모드를 화면에 표시. 전류 Range는 설정된 저항에 따라 가변하게 되는데 계산 공식은 전압 / 저항이 된다.
/	측정한 전압의 단위를 표시.(㎃, A) Range를 벗어날 경우 OVR 램프 점멸.
	수동 Range 모드 설정 (총 9개)  전류 : 100㎃, 250㎃, 500㎃, 1A, 2.5A, 5A, 10A, 25A, 50A
	입력한 저항 값 표시 버튼. 클릭하여 값을 변경 가능. * 전류계 저항 입력창 내용 참조.

3.전력 표시 창

CH A (전압)와 CH B (전류)를 곱해서 나온 값을 전력으로 표시하며 Range는 Auto Range로 계산되어 표시됩니다. (전력 = 전압 * 전류)

전력 표시 창

화면영역	설 명
	CH A(전압)와 CH B (전류)를 곱해서 나온 값 전력을 화면에 표시. 전력(VA) = 전압(V) * 전류(A)
	Range는 Auto 모드로 화면에 표시. 기본적으로 전압의 Range 모드에서 표시되는 형식으로 표시.
	전력의 단위 표시.(전압V * 전류A = VA)

4.Auto Range

전력계에서는 전압과 전류에 개별적으로 Auto Range가 존재하지 않습니다. 전압이나 전류 둘 중 하나의 Range가 Auto일 경우 두 개 모두 Auto Range로 작동합니다.

Auto Range

화면영역	설 명
	Range 모드를 Auto로 전환하는 버튼.
