PART8기초 전기 회로
실험 6 :릴레이 특성
이론

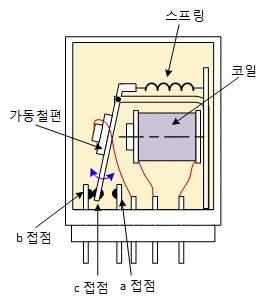

전기 전자 제품의 구동과 신호 전달 기능을 수행하는 전자부품으로 그림 8-23와 같이 코일이 감겨진 철심에 전류를 흘리면 철심이 전자석이 되는 원리를 이용한 것으로 거의 모든 가전제품 통신기기에 적용되는 범용 부품이다.

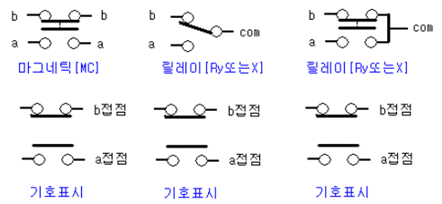

그림 8-24에서와 같이 전자접촉기 같은 경우는 a-a 접점, b-b 접점으로 구성되어 있는데 릴레이는 a-com-b 이런식으로 3로 스위치 형식으로 되어있다.
그림 8-24에서 기호표시와 같이 표현방법도 동작도 같은 원리로 된다. 다만, 릴레이는 com 단자가 하나 더 있는 것이다. com 단자는 a 접점과 있으며 a 접점이 되고 b접점과 있으면 b 접점이 된다는게 다를 뿐이다.
그림 8-25는 릴레이 실험회로이다. 릴레이 코일(CR)에 전원이 공급되지 않으면 LED1 - NC(Normal Close) 접점 - 가동 접점 – R19를 통해 전류가 흐른다. 릴레이 코일에 VCC가 공급되면 가동 접점은 NO(Normal Open) 접점으로 이동하고 LED2를 통해 전류를 흘린다.
실험 과정
1. M08의 block f를 사용하여 그림 8-25 회로도와 같이 결선을 한다.
- SW6을 ON하고, 릴레이 코일과 접지 간을 연결한다.
2. 전원공급기의 전원을 DC 6V를 연결한다.
- 어느 LED가 점등 되었는가 확인한다.
- 릴레이의 코일에 전류가 흐르는지 확인한다.
3. 릴레이 코일과 접지 간의 연결을 제거한다.
- 어느 LED가 점등 되었는가 확인한다.
- 릴레이의 코일에 전류가 흐르는지 확인한다.
4. 릴레이 코일과 접지 간의 연결을 제거한 것을 다시 결선하고, LED의 상태를 비교해보자. 위와 같은 결과를 보이는가?
tab1실험 8-6.1 릴레이 회로 실험 (M08의 Block f에서 그림 8-25와 같이 회로를 구성한다.)
1.결선방법(M08의 block f)
1.회로결선
M08 보드의 block f에서 릴레이 코일 아래 단자와 오른쪽 접지 단자를 황색선으로 연결한다.
2.전원 결선
M08 보드 좌측 Variable Power의 V1 단자와 block f의 V+ 단자 간을 적색선으로 연결하고, COM 단자와 접지단자 간을 흑색선으로 연결한다.
2.결선도
flash
3.측정방법
- 1Touch LCD 패널의 좌측 메뉴에서 variable power 를 선택하고 3 CH DC에 DC Voltage V1이 6V가 되도록 로 설정한다.
을 클릭하여 DC 6V 출력을 회로에 공급한다.
SW6를 ON하고, 다음 측정 결과를 표 8-11 해당란에 기록한다.
어느 LED가 점등 되었는가를 확인한다.
릴레이의 코일에 전류가 흐르는지 확인한다.
- 2릴레이 코일과 접지 간의 연결을 제거하고, 다음 측정결과를 표 8-11 해당란에 기록한다.
어느 LED가 점등 되었는가 확인한다.
릴레이의 코일에 전류가 흐르는지 확인한다.
- 3제거했던 케이블을 다시 결선하고, LED의 상태를 비교해보자. 위와 같은 결과를 보이는가?
- 4측정이 끝나면 Touch LCD 패널의 좌측 메뉴에서 variable power 을 선택하고 을 클릭하여 공급되는 전원을 차단한다.
