PART6코일의 특성
실험 2 :상호 유도
이론

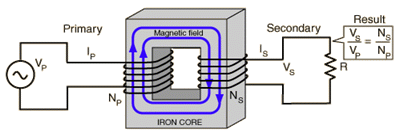

상호유도(Mutual inductance) 현상은 1차 코일에서 만든 자기장이 변하여 2차 코일에 전류가 유도되는 현상을 말한다. 1차 코일과 2차 코일을 가까이 놓고 1차 코일에 전류를 변화시켜 코일에 의한 자기장의 시간적 변화를 주었을 때, 2차 코일에는 1차 코일에 의한 자기력선속의 시간적 변화에 따라 유도 기전력이 생기는 현상이다.

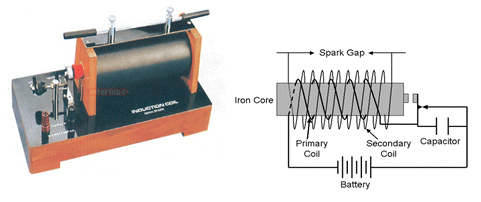

한 곳에서 다른 곳으로 빈 공간을 뛰어넘어 전기 에너지를 전달하게 된다. 상호 유도 기전력의 방향은 1차 코일의 전류가 증가할 때 1차 코일의 반대방향으로 2차 코일의 전류가 증가하게 되며, 1차 코일의 전류가 감소하게 되면 1차 코일과 같은 방향으로 2차 코일의 전류가 생성하게 된다. 상호유도 현상을 이용은 변압기, 유도코일 등에 사용하게 된다. 유도코일은 1차 코일에 흐르는 전류를 단속시켜, 2차 코일에 수만 볼트의 고전압을 얻는 장치이다.
실험 과정

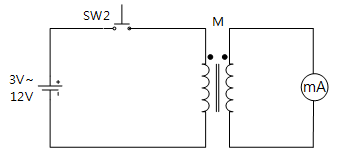

1. M06 보드의 Block b를 그림 6-7와 같이 결선한다.
2. DC 3V를 회로에 가하고 SW1을 누르고 있는 동안 전류계의 변화와 떼고 나서의 전류계의 변화를 관찰하고 표 6-2 해당란에 그 원인을 기술한다.
- 스위치를 누르고 있을 때 :
- 스위치를 뗀 후 :
3. DC 전압을 6V, 9V, 12V로 변환하면서 위 과정을 수행한다.
tab1실험 6-2.1
1.결선 방법
1. 전원 결선
M06 보드 좌측에 Variable Power V1 단자와 Block a의 V+ 단자 간을 적색선으로 연결하고, COM 단자와 Block a의 접지단자 간에는 흑색선으로 연결한다.
2.계측기 결선
전면 패널의 Multimeter에 mA/A 단자와 block b의 OUT 위 단자 간을 적색선으로 연결하고, Low 단자와 OUT 아래 단자 간을 흑색선으로 연결한다.
2.결선도
flash
3.측정방법
- 1Touch LCD 패널의 좌측 메뉴에서 dmm을 클릭하면 Digital Multi Meter 창이 나타나며 이때 를 클릭하면 전류값이 표시된다.
- 2전면 패널 좌측 메뉴 하단에서 quick launch 을 선택하고, Variable Power를 클릭한다.
- 33 CH DC 탭을 선택하고 DC Voltage V1에서 를 클릭하여 전압을 증가시켜 3V가 되도록 한다.
을 클릭하면 DC 출력이 회로에 가해진다.
- 4SW2을 눌렀을 때와 떼었을 때, DMM에 순간적으로 표시되는 전류값과 극성을 측정하고, 표 6-2 해당란에 기록한다.
- 5DC 전압을 6V, 9V, 12V로 변환하면서 위 과정을 수행한다.
- 6측정이 끝나면 을 클릭하여 회로에 가해지는 전압을 차단한다.
