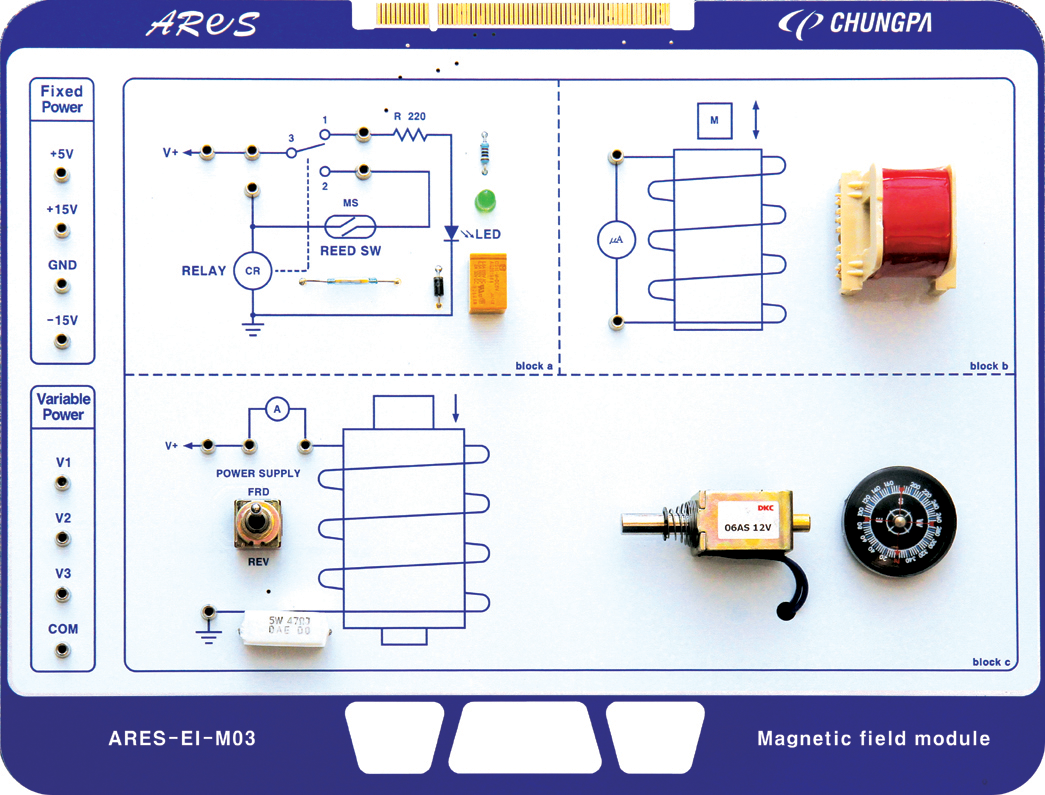

PART3전기자기장 회로

실험목적

• 1.전기 자기장의 원리에 대해 이해할 수 있다.
• 2.자기선 및 자장의 세기에 대해 이해할 수 있다
• 3.렌츠와 패러데이 법칙에 대해 이해할 수 있다.

실험 1 :자기력선

이론

1. 자석에 의한 자기장

(1) 자기력과 자기력선

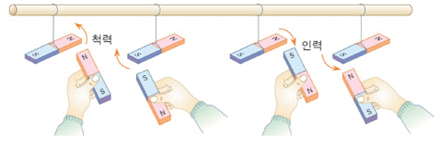

① 자기력 : 자석과 자석 또는 자석과 쇠붙이 사이에 작용하는 힘

㉠ 인력 : 자석의 다른 극 사이에는 끌어당기는 힘이 작용한다.

㉡ 척력 : 자석의 같은 극 사이에는 밀어내는 힘이 작용한다.

② 자기장 : 자기력이 미치는 공간

㉠ 방향 : 나침반 자침의 N극이 가리키는 방향

㉡ 세기 : 자석의 양 극에서 가장 세고 자석에서 멀어질수록 약하다.

③ 자기력선 : 자기장의 모양을 나타낸 선

㉠ 자기력선의 방향 : 나침반의 자침의 N극이 가리키는 방향

㉡ 자기력선은 N극에서 나와서 S극으로 들어간다.

㉢ 자기력선의 촘촘할수록 자기장의 세기가 세다.

㉣ 자기력선은 서로 교차하거나 끊어지지 않는다.

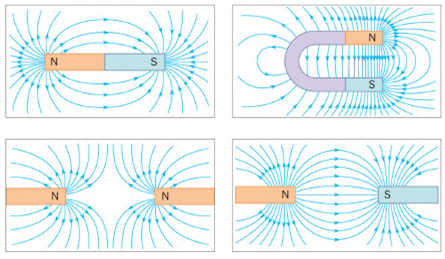

(2) 자석 주위의 자기장

실험 과정

1. 위 이론을 바탕으로 아래의 막대자석에 자기장을 표 3-1에 그리시오.
